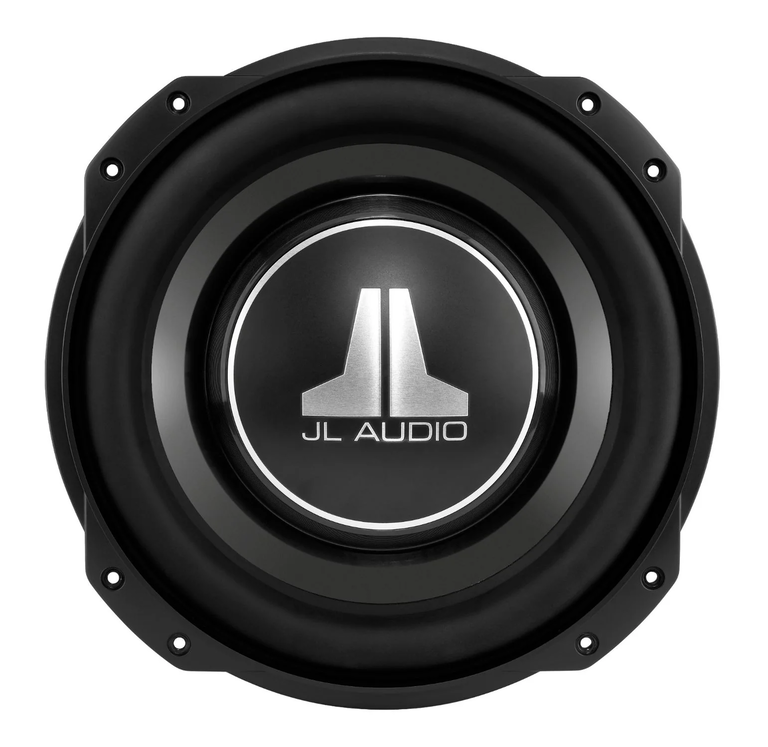

Fabrycznie nowy subwoofer samochodowy firmy JL AUDIO

model:  10TW3-D4

10-calowy subwoofer TW3 (400 W, podwójne cewki 4 Ω)

Opierając się na podstawowej technologii naszych cienkich subwooferów TW5, TW3 zapewniają potężne połączenie niewielkiej głębokości montażowej i możliwości przenoszenia. W rzeczywistości są one w stanie uzyskać większy skok niż głośniki W3v3.

Aby umożliwić osiągnięcie tego niezwykłego wyczynu, opatentowana przez JL Audio technologia cienkiego głośnika niskotonowego kompresuje architekturę TW3 za pomocą struktury "koncentrycznej rury" wbudowanej w formowany wtryskowo korpus stożka. Struktura ta wspiera cewkę drgającą i pełny pierścieniowy pająk, jednocześnie pozwalając na umieszczenie dużej struktury silnika bardziej do przodu w głośniku niż w przypadku konwencjonalnych konstrukcji.

Głośniki TW3 są zoptymalizowane pod kątem małych obudów i oferują naszą konstrukcję montażu nausznego, aby zmaksymalizować powierzchnię membrany w ich miejscach montażowych. Wiemy, że pokochasz pracę z tymi niesamowitymi subwooferami.

Głęboki, mocny i dokładny bas JL Audio jest teraz możliwy w większej liczbie zastosowań niż kiedykolwiek wcześniej.

Cechy subwoofera:

• bardzo mała głębokość montażowa (3,25 / 3,50 cala)
• brak otworu wentylacyjnego: umożliwia montaż blisko tylnej ściany obudowy
• bardzo małe wymagania dotyczące objętości zamkniętej obudowy
• bardzo długi skok liniowy (0,60 cala / 15,2 mm, w jedną stronę)
• konstrukcja silnika zoptymalizowana pod kątem DMA
• architektura "koncentrycznej tuby"
• opatentowana technologia "mocowania membrany pływającej"
• odlewana rama ze stopu
• formowana wtryskowo, wypełniona miką membrana polipropylenowa
• gumowa obudowa
• osłona przeciwpyłowa ze stopu aluminium i tylna osłona z logo JL Audio
• moc ciągła (RMS): 400 W
• zalecana moc wzmacniacza (RMS): 200 - 400 W
• impedancja nominalna (Znom): podwójne 4 Ω

Parametry techniczne:

• Rozmiar subwoofera 10" / 250mm / 25cm
• Impedencja 2 x 4Ohm
• Ciągła obsługa mocy (RMS)  - 400 W
• Zalecana moc wzmacniacza (RMS) - 200 - 400 W
• Głębokość montażowa - 83 mm
• Fs - 32.30 Hz
• Qes - 0.656
• Qms  - 11.35
• Qts - 0.62
• Re - 9.036 Ω
• Sd - 56.532 sq in / 0.0365 sq m
• Efficiency (1 W / 1 m)** - 82.10 dB SPL

Wymiary:

• Średnica nominalna - 10.0 in / 250 mm
• Całkowita średnica (A) - A1: 11,2 cala / 284 mm, A2: 10,5 cala / 267 mm
• Średnica otworu montażowego (B) - 9,625 cala / 244 mm
• Średnica okręgu otworu na śrubę (C) - 10,5 cala / 267 mm
• Średnica zewnętrzna silnika (D) - 5,1 cala / 130 mm
• Głębokość montażowa (E) - 3,25 cala / 83 mm
• Waga netto - 10.1 lb / 4.6 kg

Zalecana skrzynia zamknięta:

• Grubość ściany 0,75 cala / 19 mm
• Grubość przedniej przegrody 0,75 cala / 19 mm
• Objętość (netto) 0,50 stopy sześciennej / 14,16 l
• Szerokość zewnętrzna (W) 16 cali / 406 mm
• Wysokość zewnętrzna (H) 13,875 cala / 352 mm
• Głębokość zewnętrzna (D) 6,5 cala / 165 mm
• F3 40,09 Hz
• Fc 50,04 Hz
• Qtc 0.96

Uwagi dotycząceobudowy

* Powyższe zalecenia dotyczące obudowy dotyczą wymiarów zewnętrznych, które zakładają użycie materiału o grubości 0,75 cala (19 mm). Jeśli używasz materiału o grubości 0,625 cala (16 mm), odejmij 0,25 cala (6) od każdego wymiaru. Nie używaj żadnych materiałów o grubości mniejszej niż 0.625 cala (16 mm), ponieważ może to zagrozić sztywności obudowy.

* Wszystkie objętości obudów wymienione powyżej są wewnętrznymi woluminami netto! Aby uzyskać ostateczną objętość wewnętrzną brutto, należy dodać przemieszczenie kierowcy, przemieszczenie portu i przemieszczenie usztywnienia. Wszystkie powyższe wymiary obudowy zostały już uwzględnione.

* W przypadku korzystania z wielu subwooferów we wspólnej obudowie konieczne będzie ponowne obliczenie wymiarów obudowy i portu. Aby uzyskać pomoc, skontaktuj się z autoryzowanym sprzedawcą JL Audio lub pomocą techniczną JL Audio.

* Zalecamy używanie tego głośnika w systemie bi-ampliified wykorzystującym wysokiej jakości głośniki satelitarne i wysokiej jakości wzmacniacz. Nie zalecamy używania tego subwoofera z pasywną zwrotnicą (cewką), ponieważ tego typu urządzenie niekorzystnie wpłynie na wydajność.

* Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.

Zalecana skrzynia otwarta:

• Grubość ściany 0,75 cala / 19 mm
• Grubość przedniej przegrody 0,75 cala / 19 mm
• Objętość (netto) 0,60 stopy sześciennej / 17 l
• Szerokość zewnętrzna (W) 30 cali / 762 mm
• Wysokość zewnętrzna (h) 14,625 cala / 372 mm
• Głębokość zewnętrzna (D) 5.125 cala / 130 mm
• Szerokość portu wewnętrznego gniazda (SW) 3,625 cala / 92 mm
• Wysokość portu wewnętrznego gniazda (SH) 2,125 cala / 54 mm
• Długość portu wewnętrznego gniazda (SL) 31,0625 cala / 789 mm
• Długość przedłużenia portu (PL) 26,375 cala / 670 mm
• Częstotliwość strojenia (Fb) 32,14 Hz
• F3 32,11 Hz

Uwagi dotycząceobudowy

* Powyższe zalecenia dotyczące obudowy dotyczą wymiarów zewnętrznych, które zakładają użycie materiału o grubości 0,75 cala (19 mm). Jeśli używasz materiału o grubości 0,625 cala (16 mm), odejmij 0,25 cala (6,5 mm) od każdego wymiaru. Nie używaj żadnych materiałów o grubości mniejszej niż 0.625 cala (16 mm), ponieważ może to zagrozić sztywności obudowy.

* Wszystkie objętości obudów wymienione powyżej są wewnętrznymi woluminami netto! Aby uzyskać ostateczną objętość wewnętrzną brutto, należy dodać przemieszczenie kierowcy, przemieszczenie portu i przemieszczenie usztywnienia. Wszystkie powyższe wymiary obudowy zostały już uwzględnione.

* W przypadku korzystania z wielu subwooferów we wspólnej obudowie konieczne będzie ponowne obliczenie wymiarów obudowy i portu. Aby uzyskać pomoc, skontaktuj się z autoryzowanym sprzedawcą JL Audio lub pomocą techniczną JL Audio.

* Zalecamy używanie tego głośnika w systemie bi-ampliified wykorzystującym wysokiej jakości głośniki satelitarne i wysokiej jakości wzmacniacz. Nie zalecamy używania tego subwoofera z pasywną zwrotnicą (cewką), ponieważ tego typu urządzenie niekorzystnie wpłynie na wydajność.

* Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.
